闡述電動葫蘆及電機構造
發布日期:2019-09-21 14:17:58 訪問量:1590電動葫蘆需要在溫度-20℃-+40℃之間，濕度在85%以下，海拔1000m以下，無火災、爆炸危險、腐蝕性介質及無粉塵污染的環境中工作。

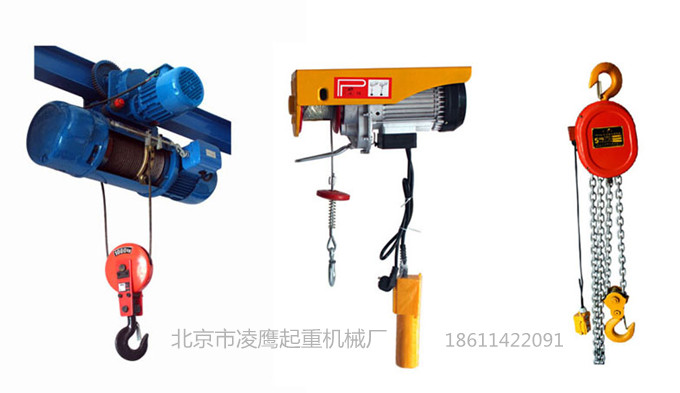

電動葫蘆的構造包含電機、傳動機構、卷筒和鏈輪，還有減速器、控制箱、鋼絲繩、錐形電動機、按鈕開關。
減速器：采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸用經過熱處理的合計剛支撐，箱體、箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一格部件，裝卸即為方便。
控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行，電氣元件壽命長，使用可靠。
鋼絲繩：采用GB1102-74（6*37+1）X型起重鋼絲繩，保證了經久耐用。
錐形電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。
按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。
電動葫蘆以電機和卷筒相互位置不同大致可分為四種類型：
一：電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大，結構笨重， 機械效率低，加工較困難已沒有廠家生產這種結構型式的產品了。
二：電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配復雜。軌道轉彎半徑大。
三：電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
四：電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。
