焊罐電動葫蘆的技術原理及提升柱數量的確定
發布日期:2020-05-26 09:39:58 訪問量:1837焊罐電動葫蘆又名群吊葫蘆、爬架葫蘆，采用盤式制動電機作動力，行星減速器減速。焊罐電動葫蘆具有結構緊湊、制動可靠、高效輕便、維護簡單等特點。

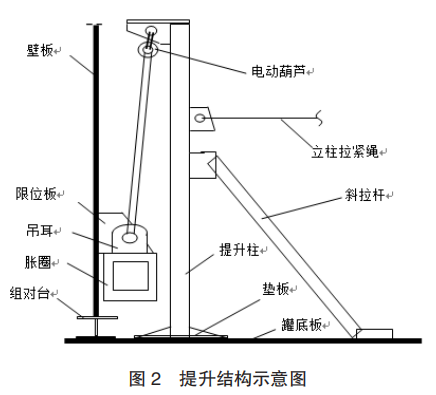

焊罐電動葫蘆的技術原理：在罐底板施工完畢后，先安裝好頂層整圈壁板（頂節板）和罐頂，在罐內設中心柱、提升柱、脹圈、背杠、控制柜、環鏈電動葫蘆等設施；中心柱與所有提升柱用鋼絲繩在頂部聯接，背杠沿罐壁內側設置，背杠與罐壁之間用擋板與刀型板限位。控制柜設在中心柱附近，對環鏈電動葫蘆可集中控制，也可分別控制，電動葫蘆同時啟動，即可提升整個罐體。啟動電動葫蘆拉動脹圈，使灌頂及最上層壁板升起，然后組對下層壁板，待下層壁板與上層壁板焊接完成，再將脹圈及聯接板安裝在下層壁板上，再進行提升，直至完成全部壁板組對與焊接。
確定提升柱數量：根據儲罐的施工圖可知罐體總重及其它部件的重量，以吊裝最大荷載進行計算，可對提升柱的數量進行核算。立柱數量計算公式，N=（罐總重量-罐底板重量-最下層罐壁板重量+灌頂平臺及附件重量+脹圈重量）*動載風載系數*安全系數/倒鏈額載。
動載風載系數取值為1.25，環鏈電動葫蘆選用10t級，脹圈重約3000kg。
N=(91849-21023-13068+3000)*1.25*1.7/10000=12.9
考慮到拱頂罐灌頂施工，灌頂板采用瓜皮板形式搭接成型，往往是偶數，單臺3000m³污水罐設置提升柱14根，配套焊罐環鏈電動葫蘆14臺，這也增加了安全系數。
