環鏈電動葫蘆提升配置及工裝吊具

發布日期:2023-03-15 10:00:49 訪問量:2564

根據本工程提升工藝及各吊點提升反力大小，選擇16t電動葫蘆作為主要的提升承重設備，每根立柱上面安裝1臺電動葫蘆，共計28臺電動葫蘆同步提升。
提升工裝吊具：采用電動葫蘆同步提升設備吊裝大跨度鋼結構，需要設置合理的提升上下吊點。提升上吊點在鋼柱上安裝雙夾板，內側夾板焊接吊耳，設置電動葫蘆提升。電動葫蘆吊鉤與柜頂邊環梁上的對應下吊點相連接。

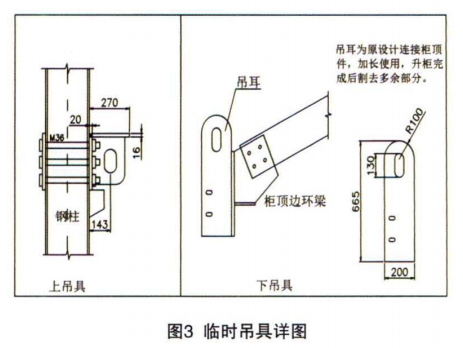

臨時吊具采用雙夾板與立柱連接固定，下吊具材料材質均為Q235B。利用原設計連接柜頂件加長使用，提升完成后割去多余部分，焊縫高度不小于10mm（見圖3）。
正式提升：為確保結構及主體結構提升過程的平穩、安全，根據結構的特性，電動葫蘆安裝到位進行空載調試，保證28個電動葫蘆同升提升或下降，空載調試完成進入載荷調試。當柜頂提升高度到100mm時停止電源，觀察每個吊點情況，檢查整體水平度、相關焊接焊縫、鋼柱垂直度、掛柱垂直度、掛柱定位板與鋼柱接合等情況。確認無誤后繼續提升至500mm位置，停止30min后同樣進行以上相關檢查，檢查無誤方可進行正式提升。
